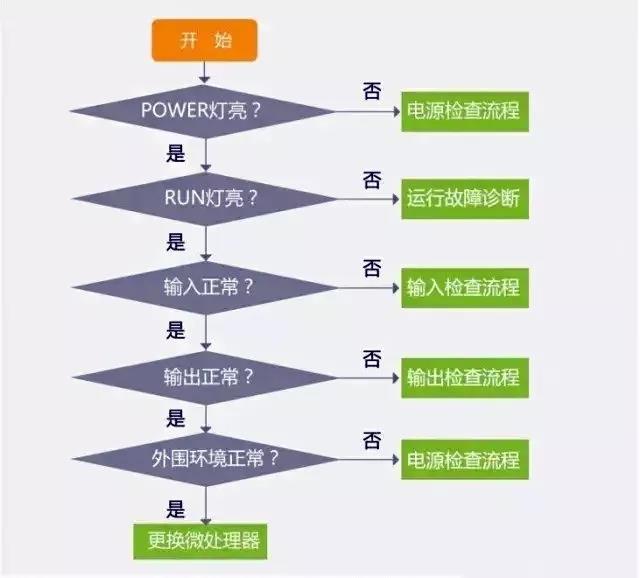

根據總體檢查流程圖找出故障點的大方向，逐漸細化，以找出具體故障，如下圖所示。

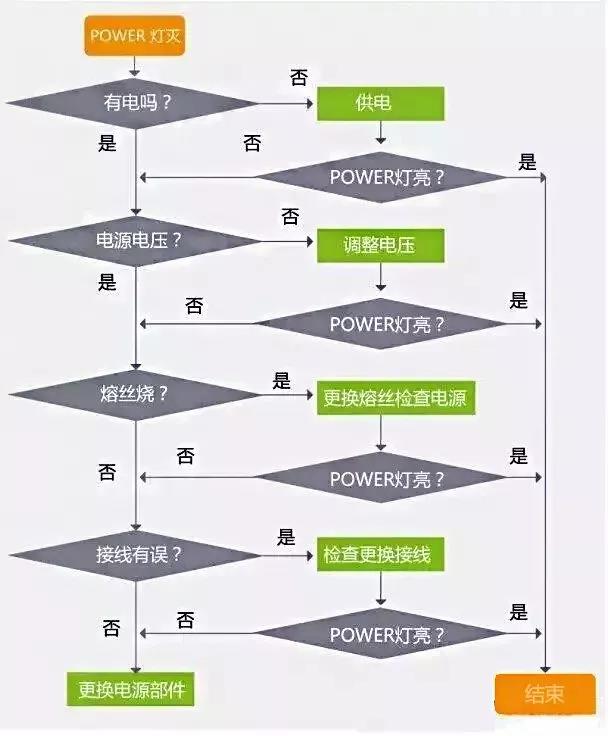

電源燈不亮需對供電系統進行檢查，檢查流程圖如下圖所示。

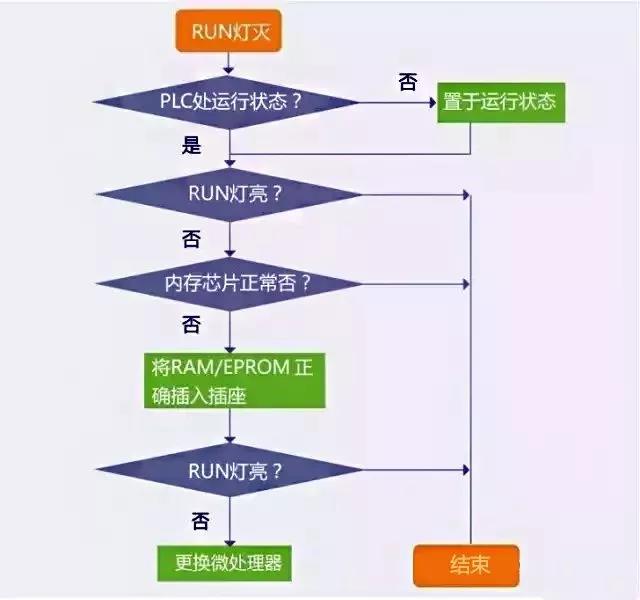

電源正常，運行指示燈不亮，說明系統已因某種異常而終止了正常運行，檢查流程圖如下圖所示。

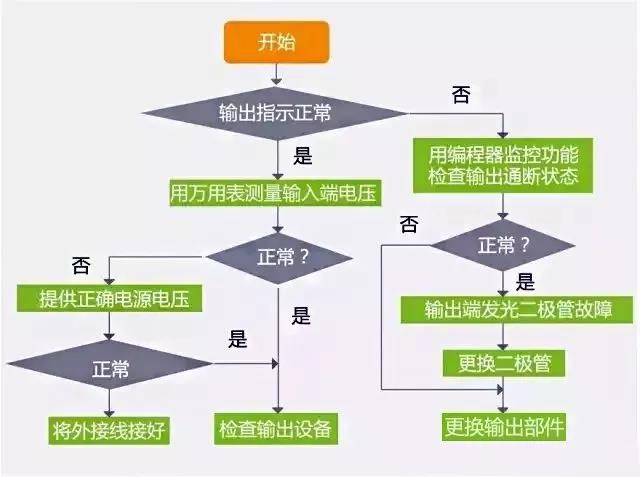

輸入輸出是PLC 與外部設備進行信息交流的通道，其是否正常工作，除了和輸入輸出單元有關外，還與聯接配線、接線端子、保險管等元件狀態有關。檢查流程圖如下圖所示。

影響PLC 工作的環境因素主要有溫度、濕度、噪音與粉塵，以及腐蝕性酸堿等。
